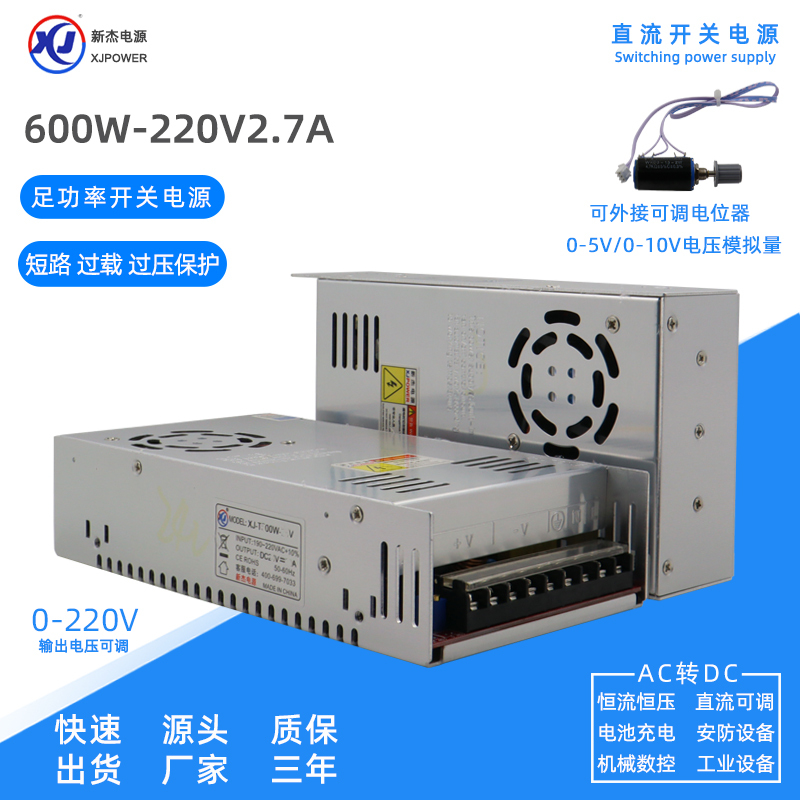

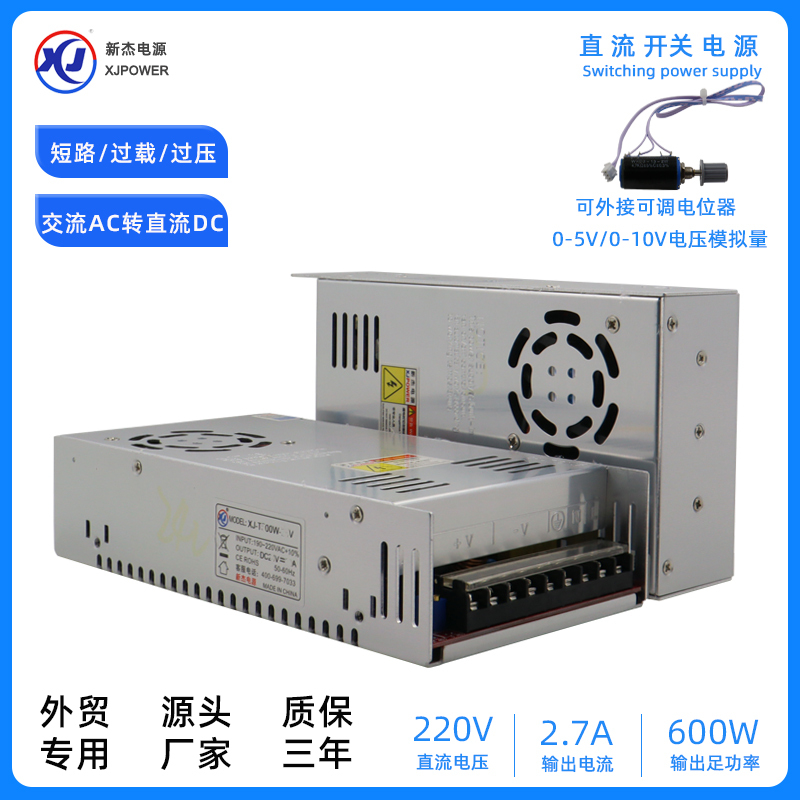

新杰 AC220V转DC220V2.7A直流可调电源模块大功率变压器工业设备电机马达 DC220V600W开关电源 XJ-T600W-220V switching power supply

特性：

● 国际通用交流电压输入(110VAC/220VAC)

● 保护特性:短路过负载过压

● 体积小，重量轻，高效率

● 原产地：深圳*中国

● 风机冷却

● 满负荷烧机测试

● 质保三年

应用：

● 工业自动化设备

● LED照明亮化，弱电监控

● 电机马达，机械数控

● 轨道交通，充电系统

● 通信设备，安防电气

● 制冷制热，白色家电

● 实验室研究测试

描述：

● T-600W系列是一款单路输出铝壳电源供应器，具有65mm低外型设计,恒压恒流直流可调开关电源,
整系列提供12V,24V,30V,36V,48V,60V,72V,80,90,100V,110V,150V,200V,220V,250V,300V等直流电压输出.

● 电源效率高达89%，铝型外壳双风扇的设计加强了散热能力,使600W电源在-20°C到+65°C的温度环境可以稳定工作.提供超低空载功耗(小于4W),能使终端系统很容易满足国际能源要求.

编号说明：

● S-固定电压系列

● FS-户外防水系列

● T-可调电压系列

● FY-室外防雨系列

● LRS-超薄系列

● DR-工业导轨系列

电气规格：

Model （型号）

XJ-T600W-220V

输出直流电

Output（DC）

输出电压

Output Voltage

220V

额定电流

Rated Current

2.7A

功率

Power

600W

纹波及噪音

Ripple And Noise

≤160mVp-p

电压精度

Voltage Accuracy

±1%

可调直流电压

Adjustable DC voltage

DC0~220V

启动上升时间

Start Rise Time

1000ms,30ms/230VAC 1000ms,30ms/115VAC满载时 (Full Load)

控制端口

Control port

0-5V模拟量/0-10V模拟量电压/外接电位器

0-5V Analog voltage / 0-10V Analog voltage / Variable resistor

输入交流电

Input（AC）

电压范围

Voltage Range

100~130VAC / 176~260VAC / SWITCH-（转换开关）/（380VAC 三相电定制）

频率范围

Frequency Range

50~60Hz

效率

Efficiency

89%

交流电流

AC Current

10A/110VAC, 15A/220VAC

冲击电流

Impulse Current

10A/110VAC, 20A/220VAC

漏电流

Leakage Current

2.5mA/240VAC

保护

Protection

短路

Short circuit

短路3次以上，无损伤，可自动恢复.

Short circuit 3 or more, no damage, can be automatically restored

过载

Over Load

过额定电流进入恒流模式

Over rated current into constant current mode

过压

Over voltage

≥115%~130%额定输出功率

≥115%~130% Rated Output Power

过温

Over temperature

≥85℃启动保护；温度恢复正常后电路输出正常

≥85℃ Start protection; the output of the circuit is normal after temperature return to normal.

环境

Environment

工作温度/湿度

Working temp/Humidity

"-20°C~+60°C,

20%~90%RH

储存温度/湿度

Storage Temp/humidity

"-40°C~+85°C,

10%~95%RH

安全

Safety

耐压

Withstand Voltage

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

安全标准

Safety Standard

GB4943 ;IEC60950-1; EN60950-1

电磁兼容

EMC

EN55032:2015/AC:2016; EN61000-3-2:2014; EN61000-3-3:2013; EN55024:2010+A1:2015

低电压指令

LVD

EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

Other

其他

冷却

Cooling Method

智能温控散热风扇

Intelligent temperature control cooling fan

寿命

Lifespan

20000hrs

尺寸（长*宽*高）

Size (L*W*H)

215*115*65mm

重量

Weight

1.0Kgs /1pcs / 21.0kg / 20 pcs per carton/ 21公斤/20个/箱

Remark

备注

1.The above mentioned data were measured at 230VAC input and 25°C.

2. Dis-connect the AC input before checking any mal-phenomenons.

3. Make sure the INPUT&OUPUT were in right situation before connected to power supply.

4. Datasheet for reference only. We suggest you take sampling before mass orde

1.以上数据是在230VAC输入和25°C下测得的。

2. 在检查任何故障现象之前断开交流输入。

3. 接通电源前，确保输入&输出处于正确状态。

4. 数据表仅供参考。我们建议您在批量订购前取样

端子台脚位定义：

引脚编号	引脚功能	引脚编号	引脚功能
1~3	DC Output +V负极	7	FG
4~6	DC Output -V正极	8	AC/N
ADJ	Voltage Adjustable 电压调节	9	AC/L
